在不定形耐火材料的應(yīng)用過程中，影響其使用性能有多種因素，比如選材、施工、養(yǎng)護等多個方面。其中施工的重要性至關(guān)重要。以下是不定形耐火材料施工中，需要遵循的規(guī)定：
1)、不定形耐火材料如包裝破損、物料明顯外泄、受到污染或潮濕變質(zhì)時，該包料不應(yīng)使用。
2)、與不定形耐火材料接觸的鋼結(jié)構(gòu)和設(shè)備的表面，應(yīng)先清除浮銹。
3)、在施工中不得任意改變不定形耐火材料的配合比。不應(yīng)在攪拌好的不定形耐火材料內(nèi)任意加水或其他物料。
4)、運到工地的耐火預(yù)制構(gòu)件的表面上應(yīng)具有：
①生產(chǎn)單位印記;
②質(zhì)量檢驗合格印記;
③在不同的三個面上有與施工圖相一致的部件編號;
④吊點標志;
⑤生產(chǎn)日期。
5)、墩放耐火預(yù)制構(gòu)件時，支承的位置和方法，應(yīng)符合構(gòu)件的受力情況，不應(yīng)使預(yù)制構(gòu)件產(chǎn)生超應(yīng)力和損傷。在澆注、噴涂施工前，應(yīng)預(yù)先潤濕。
6)、振動棒、搗錘等金屬搗實工具，不得直接作用于錨固。必要時，應(yīng)墊以木板。
7)、不定形耐火材料內(nèi)襯的允許尺寸誤差，可參照對耐火磚內(nèi)襯的要求確定。
8)、攪拌耐火澆注料用水，應(yīng)采用潔凈水。沿海地區(qū)攪拌用水應(yīng)經(jīng)化驗，其氯離子(C1-)濃度不應(yīng)大于300mg/L。
9)、澆注用的模板應(yīng)有足夠的剛度和強度，支模尺寸應(yīng)準確，并防止在施工過程中變形。模板接縫應(yīng)嚴密，不漏漿。對模板應(yīng)采取防粘措施。與澆注料接觸的隔熱砌體的表面，應(yīng)采取防水措施。
10)、澆注料應(yīng)采用強制式攪拌機攪拌。攪拌時間及液體加入量應(yīng)嚴格按施工說明執(zhí)行。變更用料牌號時，攪拌機及上料斗、稱量容器等均應(yīng)清洗干凈。
11)、攪拌好的耐火澆注料，應(yīng)在30min內(nèi)澆注完，或根據(jù)施工說明的要求在規(guī)定的時間內(nèi)澆注完。已初凝的澆注料不得使用。
12)、澆注料中鋼筋或金屬埋設(shè)件應(yīng)設(shè)在非受熱面。鋼筋或金屬埋設(shè)件與耐火澆注料接觸部分，應(yīng)根據(jù)設(shè)計要求設(shè)置膨脹緩沖層。注：普通鋼筋的使用溫度不應(yīng)超過350℃。
13)、整體澆注耐火內(nèi)襯膨脹縫的設(shè)置，應(yīng)由設(shè)計規(guī)定。對于黏土質(zhì)或高鋁質(zhì)的耐火澆注料等，當設(shè)計對膨脹縫數(shù)值沒有規(guī)定時，每米長的內(nèi)襯膨脹縫的平均數(shù)值，可采用下列數(shù)據(jù)：
①黏土耐火澆注料為4～6mm
②高鋁水泥耐火澆注料為6～8mm;
③磷酸鹽耐火澆注料為6～8mm
④水玻璃耐火澆注料為4～6mm
⑤硅酸鹽水泥耐火澆注料為5～8mm。
14)、澆注料應(yīng)振搗密實。振搗機具宜采用插入式振搗器或平板振動器。在特殊情況下可采用附著式振動器或人工搗固。當用插人式振搗器時，澆注層厚度不應(yīng)超過振搗器工作部分長度的1.25倍;當用平板振動器時，其厚度不應(yīng)超過200mm。自流澆注料應(yīng)按施工說明執(zhí)行。隔熱耐火澆注料宜采用人工搗固。當采用機械振搗時，應(yīng)防止離析和體積密度增大。
15)、耐火澆注料的澆注，應(yīng)連續(xù)進行。在前層澆注料凝結(jié)前，應(yīng)將次層澆注料澆注完畢。間歇超過凝結(jié)時間，應(yīng)按施工縫要求進行處理。施工縫宜留在同一排錨固磚的中心線上。
16)、耐火澆注料在施工后，應(yīng)按設(shè)計規(guī)定的方法養(yǎng)護。如無特殊規(guī)定，可按表的規(guī)定進行。耐火澆注料養(yǎng)護期間，不得受外力及振動。蒸汽養(yǎng)護的升溫速度，宜為10～15℃/h，降溫速度不宜超過40℃/h。

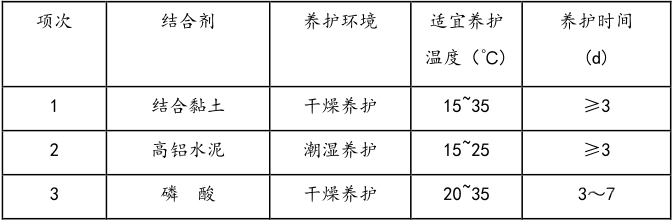

表1耐火澆注料的養(yǎng)護制度
17)、不承重模板，應(yīng)在澆注料強度能保證其表面及棱角不因拆模而受損壞或變形時。才可拆除;承重模板應(yīng)在澆注料達到設(shè)計強度70%之后。才可拆除。熱硬性澆注料應(yīng)烘烤到指定溫度之后，才可拆模。
18)、澆注料的現(xiàn)場澆注質(zhì)量，對每一種牌號或配合比，20m3為一批留置試塊進行檢驗，不足此數(shù)亦作一批檢驗。采用同一牌號或配合比多次施工時，每次施工均應(yīng)留置試塊檢驗。檢驗項目和技術(shù)要求，可參照現(xiàn)行的行業(yè)標準《黏土質(zhì)和高鋁質(zhì)致密耐火澆注料》YB/T5083的規(guī)定執(zhí)行。
19)、澆注襯體表面不應(yīng)有剝落、裂縫、孔洞等缺陷�？稍试S有輕微的網(wǎng)狀裂紋。
20)、耐火澆注料的預(yù)制件，不宜在露天堆放。露天堆放時，應(yīng)采取防雨防潮措施。
21)、起吊澆注料預(yù)制件時，預(yù)制件的強度應(yīng)達到設(shè)計對吊裝所要求的強度。預(yù)制件吊運時應(yīng)輕起輕放，嚴格按吊裝要求操作。預(yù)制件砌體縫隙的寬度及縫隙的處理應(yīng)按設(shè)計規(guī)定。
22)、預(yù)制件應(yīng)設(shè)有吊裝環(huán)，吊運預(yù)制件應(yīng)起吊吊裝環(huán)。對于用吊掛磚作傳力系統(tǒng)的爐頂預(yù)制件，在吊運、安裝過程中，要保證每塊吊掛磚均衡受力，吊掛磚不得受到?jīng)_撞等損傷。爐頂預(yù)制件不宜碼放，碼放時預(yù)制件不得直接碼放在爐頂預(yù)制件的吊掛磚上。
