紅土鎳礦回轉窯耐火材料整體解決方案供應商
紅土鎳礦回轉窯直接還原鎳鐵工藝專用耐火材料簡述
江蘇江能新材料科技有限公司于2008年就開始針對紅土鎳礦回轉窯直接還原生產鎳鐵工藝中所需使用的耐材開始實驗和研發，歷經2年左右的時間，成功研發出了針對紅土鎳礦回轉窯直接還原工藝所用的耐火材料，并不斷再研發，現已有了系列產品，填補了此類產品國內的空白。后又經過多家鎳鐵生產廠家的使用，產品得到了廣泛的好評，我公司也將此產品成功申報專利產品。
1.在直接還原工藝中，高溫段（燒成帶）溫度在1400-1450℃的情況下，首先需要解決的是耐材的抗侵蝕性。紅土鎳礦在1250℃左右就已經是半熔狀態，且處于還原型氣氛下，物料高溫對一般耐材侵蝕較大。一旦侵蝕，就會導致耐材剝落，使用壽命得不到保障，更談不上質保期幾個月的情況。
2.要考慮耐材的耐磨損，只有采用耐磨的基料、合理的配比才能保證耐材的耐磨損性。提高耐材的致密度也是必不可少的。但是一味的提高耐材的致密性和抗壓強度，也不能夠真正解決問題。一味提高耐材致密性，雖密度提高，但導致耐材的導熱系數也會提高。導熱系數過高，由于燒成帶溫度較高，這樣導致窯體溫度也會升高，一般外窯體溫度不超過300℃。若溫度過高會導致窯體鋼性下降，因生產時回轉窯扭力較大，窯體容易發生變形，導致耐材斷裂，掉磚，甚至垮圈。雖可采取風冷、水冷等措施降溫，但問題并不能根本性解決，且綜合能耗較大，生產運行成本較高。
3.根據不同規格尺寸的窯體，耐材的尺寸也要合理計算，不能追求一味放大、放量耐材的尺寸。耐材尺寸較大，導致耐材成本、窯體重量、運行成本、綜合能耗均相對較高。但尺寸較小，雖采購成本有所控制，但耐材導熱較快，容易發生窯體變形等現象，且耐材耐磨使用時間相對縮短。故應合理配比計算耐材的尺寸。
4.燒成帶耐材的量比控制。一般在水泥行業，采取窯體直徑的5-5.5倍為燒成帶計算的標準。但由于紅土鎳礦的特殊性，燒成帶高溫區基本不掛窯皮，易結窯圈等。綜合分析及我公司根據使用實際經驗得出：最好燒成帶的長度基本采取窯體直徑7-7.5倍計算，但最終情況還需結合設計噴煤槍位置、火焰距離等實際情況決定。
5.在回轉窯直接還原工藝生產鎳鐵中，過渡段溫度在900-1250℃。過渡段耐材首先要考慮其耐磨損性，因在此段中，物料入窯一般配比一定量的燃煤，通過轉窯前期的對物料的烘干、預熱，物料到過渡段時由于溫度逐步升高，物料已基本處于半融狀態，由于物料粘性較大而容易結塊，甚至物料結圈，且物料渣性較為明顯，故對耐材的磨損較大。接近高溫段時，物料基本處于半融狀態，物料侵蝕性明顯增加，故同樣需要考慮該段耐材的抗侵和抗渣性。
6.回轉窯低溫段耐材基本就只需考慮其材料的耐磨性，此段耐材相對較為容易處理，且運行壽命基本能夠得到保證。
回轉窯直接還原工藝耐材（專利產品）
公司致力于紅土鎳礦回轉窯內襯耐火材料的研發與生產，尤其是針對直接還原工藝高溫段耐材，研發出了高強耐磨抗侵磚系列，經過多家客戶實際應用檢驗，其抗侵蝕、耐磨損、高強度這三大優點得到了客戶的高度認可。

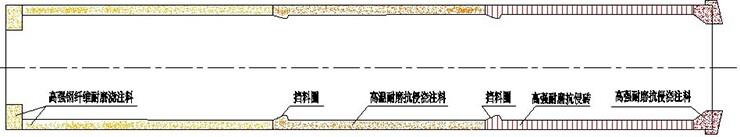

直接還原工藝耐材分布圖
① 高強鋼纖維耐磨澆注料：用于回轉窯進料口和預熱帶，耐磨性好，致密度高。
② 高溫耐磨抗侵澆注料：用于回轉窯過渡帶，抗侵蝕、耐磨損性好，抗壓強度高。
③ 高強耐磨抗侵磚：用于回轉窯燒成帶，抗侵蝕、耐磨損性好，抗折抗扭力強度高，為紅土鎳礦回轉窯直接還原工藝耐材核心產品。
④ 高強耐磨抗侵澆注料：用于回轉窯燒成帶出料口，抗侵蝕、抗剝落性優，耐磨性好，抗壓強度、耐火度高。
當前位置：首頁 > 直接還原耐材
